Açıklama

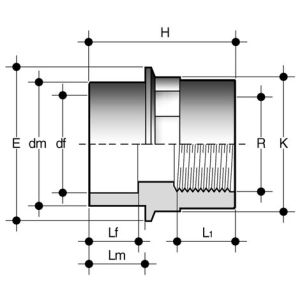

DIFV Şekil A – Adaptör Bağlantı Parçası-ISO-BSP
Solvent kaynak soketi df, solvent kaynak sibobu dm ve BSP dişli dişi uç R’li çift adaptör (Şekil A).
Uygun solvent çimento ve temizleyici astar kullanılarak dişli ve solvent kaynaklı soğuk kimyasal birleştirme sistemleri (solvent kaynağı) ile basınç altında akışkanların taşınması için tasarlanmış bağlantı elemanları serisi.
| Referans | dm x df x R | PN | E | H | K | L1 | Lf | Lm | g |
|---|---|---|---|---|---|---|---|---|---|
| DIFV020016038 | 20 x 16 x 3/8″ | 16 | 28 | 36 | 24 | 11,4 | 14 | 16 | 11 |
| DIFV025020012 | 25 x 20 x 1/2″ | 16 | 34 | 42 | 29 | 15 | 16 | 19 | 17 |
| DIFV032025034 | 32 x 25 x 3/4″ | 16 | 40 | 49 | 35 | 16,3 | 19 | 22 | 26 |
| DIFV040032100 | 40 x 32 x 1″ | 16 | 52 | 57 | 44 | 19,1 | 22 | 26 | 49 |
| DIFV050040114 | 50 x 40 x 1″1/4 | 16 | 59 | 67 | 54 | 21,4 | 26 | 31 | 66 |
| DIFV063050112 | 63 x 50 x 1″1/2 | 16 | 70 | 77 | 64 | 21,4 | 31 | 38 | 129 |
