Açıklama
DKLUIC – DIALOCK® 2 yollu diyafram vanası DN 15:65
DIALOCK
®
solvent kaynağı için strok sınırlayıcı ve dişi bağlantı uçlu diyafram valfi, metrik seri.
DK DIALOCK
®
diyafram valfi, aşındırıcı veya kirli sıvıları kapatmak ve düzenlemek için özellikle uygundur. Gövdenin yeni iç geometrisi akış katsayısını artırır, basınç düşüşünü azaltır ve deklanşörün tüm stroku boyunca hassas ve kesin bir ayarlamaya olanak tanır. DK son derece kompakt ve çok hafiftir. Yenilikçi el çarkı, herhangi bir konumda ayarlanmasına ve kilitlenmesine olanak tanıyan patentli, anında ve ergonomik bir çalışma kilitleme cihazıyla donatılmıştır.
Başlıca özellikleri:
- Şeffaf bir kapak ve conta O-Ring ile korunan yüksek görünürlüklü dereceli optik konum göstergesi
- Özelleştirme plakası: Özelleştirme, sistemdeki vanayı belirli ihtiyaçlarınıza göre tanımlamanızı sağlar
- DIALOCK ® SİSTEMİ: 300’den fazla konumda ayarlanmasına ve kilitlenmesine olanak tanıyan patentli, anında ve ergonomik bir çalıştırma kilitleme cihazına sahip yenilikçi el çarkı
- Yüksek mekanik mukavemete ve kimyasallara dayanıklı PP-GR’den yapılmış el çarkı ve kaput , tüm iç metal parçaların dış etkenlerle temasını izole ederek tam koruma sağlar.

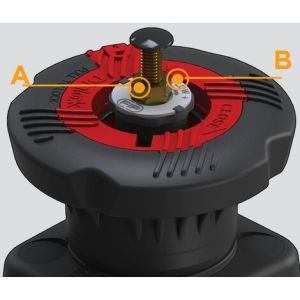

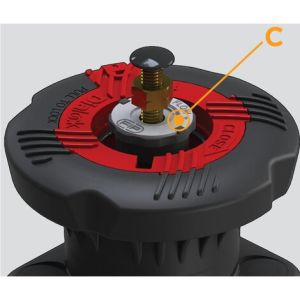

- Yoğun yükleri önlemek, contayı iyileştirmek ve ömrünü uzatmak için kontrol vidası ile diyafram arasında yüzer pim bağlantısı
- Vana gövdesi iç kısmının yeni tasarımı: önemli ölçüde artırılmış akış katsayısı ve azaltılmış basınç düşüşü. Ulaşılan verimlilik derecesi, vananın boyutunun ve ağırlığının da azaltılmasını sağlamıştır
- Ayarlama doğrusallığı: Vananın iç profilleri karakteristik eğrisini de büyük ölçüde iyileştirerek, deklanşörün tüm stroku boyunca son derece hassas ve kesin ayarlama sağlar
- Gövdeye entegre edilmiş vana sabitleme braketi , PMDK montaj plakası kullanılarak (aksesuar olarak verilir) basit panel veya duvar montajına olanak tanıyan dişli metal ek parçalarla donatılmıştır
EPDM
| Referans | D | DN | PN | B |
B1
|
E | H |
H1
|
La |
R1
|
Z | G |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DKLUIC020E | 20 | 15 | 10 | 115 | 25 | 41 | 129 | 80 | 90 | 1″ | 100 | 539 |
| DKLUIC025E | 25 | 20 | 10 | 118 | 30 | 50 | 154 | 80 | 108 | 1″1/4 | 116 | 606 |
| DKLUIC032E | 32 | 25 | 10 | 127 | 33 | 58 | 168 | 80 | 116 | 1″1/2 | 124 | 842 |
| DKLUIC040E | 40 | 32 | 10 | 132 | 30 | 72 | 192 | 80 | 134 | 2″ | 140 | 975 |
| DKLUIC050E | 50 | 40 | 10 | 175 | 35 | 79 | 222 | 120 | 154 | 2″1/4 | 160 | 1874 |
| DKLUIC063E | 63 | 50 | 10 | 200 | 46 | 98 | 266 | 120 | 184 | 2″3/4 | 190 | 2812 |
FKM
| Referans | D | DN | PN | B |
B1
|
E | H |
H1
|
La |
R1
|
Z | G |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DKLUIC020F | 20 | 15 | 10 | 115 | 25 | 41 | 129 | 80 | 90 | 1″ | 100 | 539 |
| DKLUIC025F | 25 | 20 | 10 | 118 | 30 | 50 | 154 | 80 | 108 | 1″1/4 | 116 | 606 |
| DKLUIC032F | 32 | 25 | 10 | 127 | 33 | 58 | 168 | 80 | 116 | 1″1/2 | 124 | 842 |
| DKLUIC040F | 40 | 32 | 10 | 132 | 30 | 72 | 192 | 80 | 134 | 2″ | 140 | 975 |
| DKLUIC050F | 50 | 40 | 10 | 175 | 35 | 79 | 222 | 120 | 154 | 2″1/4 | 160 | 1874 |
| DKLUIC063F | 63 | 50 | 10 | 200 | 46 | 98 | 266 | 120 | 184 | 2″3/4 | 190 | 2812 |
PTFE
| Referans | D | DN | PN | B |
B1
|
E | H |
H1
|
La |
R1
|
Z | G |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DKLUIC025P | 25 | 20 | 10 | 118 | 30 | 50 | 154 | 80 | 108 | 1″1/4 | 116 | 606 |
| DKLUIC032P | 32 | 25 | 10 | 127 | 33 | 58 | 168 | 80 | 116 | 1″1/2 | 124 | 842 |
| DKLUIC040P | 40 | 32 | 10 | 132 | 30 | 72 | 192 | 80 | 134 | 2″ | 140 | 975 |
| DKLUIC050P | 50 | 40 | 10 | 175 | 35 | 79 | 222 | 120 | 154 | 2″1/4 | 160 | 1874 |
| DKLUIC063P | 63 | 50 | 10 | 200 | 46 | 98 | 266 | 120 | 184 | 2″3/4 | 190 | 2812 |
| DKLUIC020P | 20 | 15 | 10 | 115 | 25 | 41 | 129 | 80 | 90 | 1″ | 100 | 539 |
