Açıklama

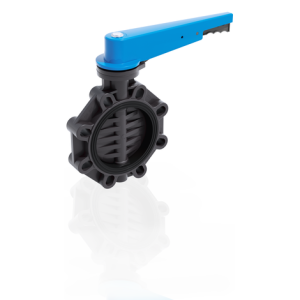

FEOV/LM – Kelebek vana DN 40:200
El kumandalı kelebek vana.
FE, su uygulamaları için özel olarak tasarlanmış ve özelleştirilebilir bir Etiketleme Sistemi ile donatılmış, akışı kapatmak veya düzenlemek için kullanılan bir kelebek vanadır.
Başlıca özellikleri:
- Hızlı çalıştırma seçeneği , 12 pozisyonda kademeli ayarlama (her 7,5°) ile HIPVC’den yapılmış ergonomik çok işlevli sap . 180° ters çevrilebilir montaj
- Özelleştirilebilir Etiketleme Sistemi: Entegre modül, şeffaf bir koruma fişinden oluşur, LSE setini kullanarak özelleştirilebilir etiket tutucu (aksesuar olarak mevcuttur). Özelleştirme, sistemdeki valfi belirli ihtiyaçlara göre tanımlamanızı sağlar
- Çok sayıda uluslararası standarda göre flanşlara bağlanmaya izin veren oval yuvalara sahip delme deseni
- Hidrolik conta oluşturma ve gövdeyi sıvıdan izole etme işlevini birlikte yapan değiştirilebilir gömlek .
- PVC-U raflı tek parça üst flanş. Doğrudan tahrik için ISO 5211 standardına göre delme:
- DN 40 ÷ 65: F05
- DN 80 ÷ 150: F07
- DN 200: F10
EPDM
| Referans | D | DN | PN | A min | A max | B2 | B3 | C | C1 | C2 | F | H | U | Z | G |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| FEOVLM050E | 50 – 1″1/2 | 40 | 16 | 93,5 | 109 | 60 | 136 | 175 | 45 | 42 | 19 | 132 | 4 | 33 | 827 |
| FEOVLM063E | 63 – 2″ | 50 | 16 | 108 | 124 | 70 | 143 | 175 | 45 | 42 | 19 | 147 | 4 | 43 | 1012 |
| FEOVLM075E | 75 – 2″1/2 | 65 | 10 | 128 | 144 | 80 | 168 | 175 | 45 | 45 | 19 | 165 | 4 | 46 | 1420 |
| FEOVLM090E | 90 – 3″ | 80 | 10 | 145 | 159 | 90 | 182 | 250 | 45 | 45 | 19 | 130 | 4 | 49 | 1640 |
| FEOVLM110E | 110 – 4″ | 100 | 10 | 165 | 190 | 105 | 196 | 250 | 45 | 45 | 19 | 150 | 4 | 56 | 1990 |
| FEOVLM140E | *140 – 5″ | 125 | 10 | 204 | 215 | 121 | 215 | 335 | 45 | 45 | 23 | 185 | 4 | 64 | 3030 |
| FEOVLM160E | 160 – 6″ | 150 | 10 | 230 | 242 | 132 | 229 | 335 | 45 | 45 | 23 | 210 | 4 | 70 | 3730 |
| FEOVLM225E | **225 – 8″ | 200 | 10 | 280 | 298 | 161 | 309 | 425 | 65 | 82 | 23 | 325 | 8 | 71 | 8240 |
FKM
| Referans | d | DN | PN | A min | A max | B2 | B3 | C | C1 | C2 | f | H | U | Z | g |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| FEOVLM050F | 50 – 1″1/2 | 40 | 16 | 93,5 | 109 | 60 | 136 | 175 | 45 | 42 | 19 | 132 | 4 | 33 | 827 |
| FEOVLM063F | 63 – 2″ | 50 | 16 | 108 | 124 | 70 | 143 | 175 | 45 | 42 | 19 | 147 | 4 | 43 | 1012 |
| FEOVLM075F | 75 – 2″1/2 | 65 | 10 | 128 | 144 | 80 | 168 | 175 | 45 | 45 | 19 | 165 | 4 | 46 | 1420 |
| FEOVLM090F | 90 – 3″ | 80 | 10 | 145 | 159 | 90 | 182 | 250 | 45 | 45 | 19 | 130 | 4 | 49 | 1640 |
| FEOVLM110F | 110 – 4″ | 100 | 10 | 165 | 190 | 105 | 196 | 250 | 45 | 45 | 19 | 150 | 4 | 56 | 1990 |
| FEOVLM140F | *140 – 5″ | 125 | 10 | 204 | 215 | 121 | 215 | 335 | 45 | 45 | 23 | 185 | 4 | 64 | 3030 |
| FEOVLM160F | 160 – 6″ | 150 | 10 | 230 | 242 | 132 | 229 | 335 | 45 | 45 | 23 | 210 | 4 | 70 | 3730 |
| FEOVLM225F | **225 – 8″ | 200 | 10 | 280 | 298 | 161 | 309 | 425 | 65 | 82 | 23 | 325 | 8 | 71 | 8240 |
