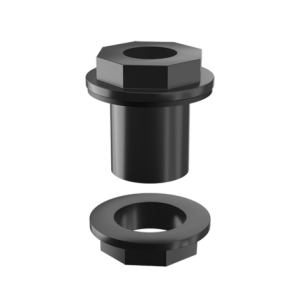

LIFV-1 Adaptör Bağlantı Parçası-Tank Konnektörleri -ISO-BSP
Çözücü kaynak soketi d, erkek dişli bağlantı R ve sıkma somunu ve EPDM veya FKM’den yapılmış düz conta ile dişi dişli bağlantı R1’li tank bağlantısı
Uygun solvent çimento ve temizleyici astar kullanılarak dişli ve solvent kaynaklı soğuk kimyasal birleştirme sistemleri (solvent kaynağı) ile basınç altında akışkanların taşınması için tasarlanmış bağlantı elemanları serisi.
| Referans | dx R x R[5:1] | PN | A | H | K | L |
L1
|
L[5:2] | L[5:3] | P | G |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 1RAS316B10 | 16×3/4″x1/2″ | 16 | 44 | 60,5 | 33 | 47 | 15 | 14 | 13,5 | 3 | 53 |
| 1RAS320C10 | 20 x 1″ x 3/4″ | 16 | 58 | 65 | 46 | 49 | 16,3 | 16 | 16 | 3 | 108 |
| 1RAS325D10 | 25 x 1″1/4 x 1″ | 16 | 62 | 70 | 50 | 52 | 19,1 | 19 | 18 | 3 | 142 |
| 1RAS332D10 | 32 x 1″1/2 x 1″ | 16 | 76 | 73 | 60 | 54 | 19,1 | 22 | 19 | 3 | 192 |
| 1RAS340F10 | 40×2″x1″1/2 | 16 | 92 | 81 | 79 | 60 | 21,4 | 26 | 20,8 | 3 | 337 |
