Açıklama

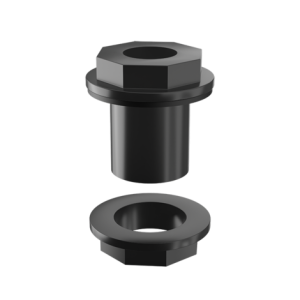

LIFV-2 Adaptör Bağlantı Parçası-Tank Konnektörleri -ISO-BSP
Solvent kaynaklı soket d, erkek dişli bağlantı R ve sıkma somunu ve EPDM veya FKM’den yapılmış düz conta ile dişi dişli bağlantı R1’li tank bağlantısı.
Uygun solvent çimento ve temizleyici astar kullanılarak dişli ve solvent kaynaklı soğuk kimyasal birleştirme sistemleri (solvent kaynağı) ile basınç altında akışkanların taşınması için tasarlanmış bağlantı elemanları serisi.
| Referans | dx R x R[5:1] | PN | A | H | K | L |
L1
|
L[5:2] | L[5:3] | P | G |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 1RAS316B00 | 16×3/4″x1/2″ | 16 | 44 | 60,5 | 33 | 47 | 15 | 14 | 13,5 | 3 | 53 |
| 1RAS320C00 | 20 x 1″ x 3/4″ | 16 | 58 | 65 | 46 | 49 | 16,3 | 16 | 16 | 3 | 108 |
| 1RAS325D00 | 25 x 1″1/4 x 1″ | 16 | 62 | 70 | 50 | 52 | 19,1 | 19 | 18 | 3 | 142 |
| 1RAS332D00 | 32 x 1″1/2 x 1″ | 16 | 76 | 73 | 60 | 54 | 19,1 | 22 | 19 | 3 | 192 |
| 1RAS340F00 | 40×2″x1″1/2 | 16 | 92 | 81 | 79 | 60 | 21,4 | 26 | 20,8 | 3 | 337 |
