LKD Çift Blok vana – DN 10:50

Açıklama

LKDIC – DUAL BLOCK® 3 yollu küresel vana

DUAL BLOCK ® 3 yollu küresel vana, solvent kaynağı için metrik düz soket uçlu, T delikli.

FIP, termoplastik vana tasarımında yüksek bir referans standardı sunmak için TKD DUAL BLOCK ® küresel vanasını geliştirdi . TKD, endüstriyel uygulamalarda ihtiyaç duyulan en sıkı ihtiyaçları karşılayan True Union yönlendirme ve karıştırma küresel vanasıdır.

Başlıca özellikleri:

• Bilye yuvası taşıyıcısını ayarlamak için çıkarılabilir aletle donatılmış ergonomik HIPVC sap. Sadece 90° veya 180°’de ayarlanan açma ve kapama açıları için bilye ve sapın dönmesine izin veren LTKD strok sınırlayıcıyı (aksesuar olarak mevcuttur) takma olanağı
• Kulp kilidi 0°- 90° SHKD (aksesuar olarak mevcuttur) servis sırasında ergonomik olarak çalıştırılabilir ve asma kilit takılabilir
• DUAL BLOCK ® patentli kilitleme sistemi, titreşim veya ısı genleşmesi gibi zorlu koşullarda bile birleştirme somununun sıkılmasını sağlar
• T veya L portlu yüzer tip tam geçişli küresel kepenk yüksek yüzey kaplaması
• Eksenel kuvveti telafi eden 4 PTFE bilyalı yatak sistemi, optimum yönetilebilirlik ve uzun çalışma ömrü garanti eder

EPDM

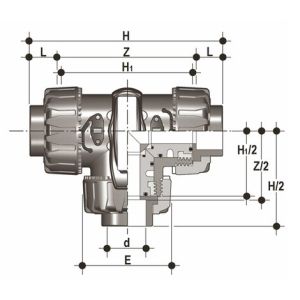

Referans	D	DN	PN	E	H	H1​	L	Z	G
LKDIC016E	16	10	16	54	118	80	14	90	310
LKDIC020E	20	15	16	54	118	80	16	86	310
LKDIC025E	25	20	16	65	145	100	19	107	550
LKDIC032E	32	25	16	73	160	110	22	116	790
LKDIC040E	40	32	16	86	188,5	131	26	136,5	1275
LKDIC050E	50	40	16	98	219	148	31	157	1660
LKDIC063E	63	50	16	122	266,5	179	38	190,5	2800

EPDM Yağlayıcı İçermez

Referans	D	DN	PN	E	H	H1​	L	Z	G
LKDIC016E0LF	16	10	16	54	118	80	14	90	310
LKDIC020E0LF	20	15	16	54	118	80	16	86	310
LKDIC025E0LF	25	20	16	65	145	100	19	107	550
LKDIC032E0LF	32	25	16	73	160	110	22	116	790
LKDIC040E0LF	40	32	16	86	188,5	131	26	136,5	1275
LKDIC050E0LF	50	40	16	98	219	148	31	157	1660
LKDIC063E0LF	63	50	16	122	266,5	179	38	190,5	2800

EPDM Silikon içermez

Referans	D	DN	PN	E	H	H1​	L	Z	G
LKDIC016E0SF	16	10	16	54	118	80	14	90	310
LKDIC020E0SF	20	15	16	54	118	80	16	86	310
LKDIC025E0SF	25	20	16	65	145	100	19	107	550
LKDIC032E0SF	32	25	16	73	160	110	22	116	790
LKDIC040E0SF	40	32	16	86	188,5	131	26	136,5	1275
LKDIC050E0SF	50	40	16	98	219	148	31	157	1660
LKDIC063E0SF	63	50	16	122	266,5	179	38	190,5	2800

FKM

Referans	D	DN	PN	E	H	H1​	L	Z	G
LKDIC016F	16	10	16	54	118	80	14	90	310
LKDIC020F	20	15	16	54	118	80	16	86	310
LKDIC025F	25	20	16	65	145	100	19	107	550
LKDIC032F	32	25	16	73	160	110	22	116	790
LKDIC040F	40	32	16	86	188,5	131	26	136,5	1275
LKDIC050F	50	40	16	98	219	148	31	157	1660
LKDIC063F	63	50	16	122	266,5	179	38	190,5	2800

FKM Yağlayıcı İçermez

Referans	D	DN	PN	E	H	H1​	L	Z	G
LKDIC016F0LF	16	10	16	54	118	80	14	90	310
LKDIC020F0LF	20	15	16	54	118	80	16	86	310
LKDIC025F0LF	25	20	16	65	145	100	19	107	550
LKDIC032F0LF	32	25	16	73	160	110	22	116	790
LKDIC040F0LF	40	32	16	86	188,5	131	26	136,5	1275
LKDIC050F0LF	50	40	16	98	219	148	31	157	1660
LKDIC063F0LF	63	50	16	122	266,5	179	38	190,5	2800

FKM Silikon içermez

Referans	D	DN	PN	E	H	H1​	L	Z	G
LKDIC016F0SF	16	10	16	54	118	80	14	90	310
LKDIC020F0SF	20	15	16	54	118	80	16	86	310
LKDIC025F0SF	25	20	16	65	145	100	19	107	550
LKDIC032F0SF	32	25	16	73	160	110	22	116	790
LKDIC040F0SF	40	32	16	86	188,5	131	26	136,5	1275
LKDIC050F0SF	50	40	16	98	219	148	31	157	1660
LKDIC063F0SF	63	50	16	122	266,5	179	38	190,5	2800
