Açıklama
RVUFV – RVUFT – Y Tip Pislik Tutucu DN 10:50
RVUFV
PVC-U gri-
RVUFT
PVC-U şeffaf.
BSP dişli dişi birleştirme uçlarına sahip tortu süzgeci.
RV Sediment Süzgeci, bir süzgeç vasıtasıyla sıvıda bulunan katı parçacıkların geçişini sınırlar.
EPDM

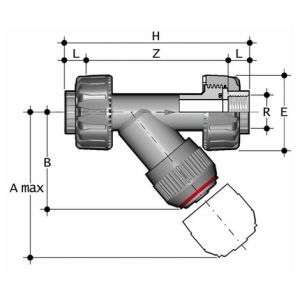

| Referans | R | DN | PN RVUFV | PN RVUFT | A max | B | E | H | L | Z | Fig. | g |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| RVUFV038E | 3/8” | 10 | 16 | 16 | 125 | 72 | 55 | 135 | 11,4 | 112,2 | A | 206 |
| RVUFT112E | 1” 1/2 | 40 | 16 | 10 | 210 | 120 | 100 | 235 | 21,4 | 192,2 | A | 1106 |
| RVUFT114E | 1” 1/4 | 32 | 16 | 10 | 190 | 111 | 87 | 214 | 21,4 | 171,2 | A | 742 |
| RVUFT100E | 1” | 25 | 16 | 16 | 165 | 95 | 75 | 183 | 19,1 | 144,8 | A | 522 |
| RVUFT034E | 3/4” | 20 | 16 | 16 | 145 | 84 | 66 | 159 | 16,3 | 126,4 | A | 355 |
| RVUFT012E | 1/2” | 15 | 16 | 16 | 125 | 72 | 55 | 142 | 15 | 112 | A | 210 |
| RVUFT038E | 3/8” | 10 | 16 | 16 | 125 | 72 | 55 | 135 | 11,4 | 112,2 | A | 206 |
| RVUFV200E | 2” | 50 | 16 | 10 | 240 | 139 | 120 | 285 | 25,7 | 233,6 | A | 1873 |
| RVUFV112E | 1” 1/2 | 40 | 16 | 10 | 210 | 120 | 100 | 235 | 21,4 | 192,2 | A | 1106 |
| RVUFV114E | 1” 1/4 | 32 | 16 | 10 | 190 | 111 | 87 | 214 | 21,4 | 171,2 | A | 742 |
| RVUFV100E | 1” | 25 | 16 | 16 | 165 | 95 | 75 | 183 | 19,1 | 144,8 | A | 522 |
| RVUFV034E | 3/4” | 20 | 16 | 16 | 145 | 84 | 66 | 159 | 16,3 | 126,4 | A | 355 |
| RVUFV012E | 1/2” | 15 | 16 | 16 | 125 | 72 | 55 | 142 | 15 | 112 | A | 210 |
| RVUFT200E | 2” | 50 | 16 | 10 | 240 | 139 | 120 | 285 | 25,7 | 233,6 | A | 1873 |
