RVUIV-RVUIT – Y Tip Pislik Tutucu DN 10:50
RVUIV
PVC-U gri-
RVUIT
PVC-U şeffaf.
Çözücü kaynak için dişi birleştirme uçlu tortu süzgeci.
RV Sediment Süzgeci, bir süzgeç vasıtasıyla sıvıda bulunan katı parçacıkların geçişini sınırlar.
EPDM

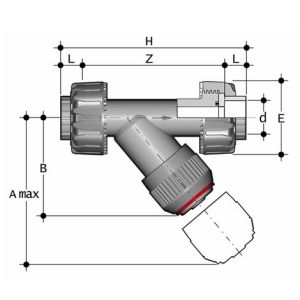

| Referans | d | DN | PN RVUIV | PN RVUIT | A max | B | E | H | L | Z | Fig. | g |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| RVUIV016E | 16 | 10 | 16 | 16 | 125 | 72 | 55 | 135 | 14 | 107 | A | 203 |
| RVUIT050E | 50 | 40 | 16 | 10 | 210 | 120 | 100 | 243 | 31 | 181 | A | 1095 |
| RVUIT040E | 40 | 32 | 16 | 10 | 190 | 111 | 87 | 207 | 26 | 155 | A | 733 |
| RVUIT032E | 32 | 25 | 16 | 16 | 165 | 95 | 75 | 176 | 22 | 132 | A | 526 |
| RVUIT025E | 25 | 20 | 16 | 16 | 145 | 84 | 66 | 158 | 19 | 120 | A | 358 |
| RVUIT020E | 20 | 15 | 16 | 16 | 125 | 72 | 55 | 135 | 16 | 103 | A | 211 |
| RVUIT016E | 16 | 10 | 16 | 16 | 125 | 72 | 55 | 135 | 14 | 107 | A | 203 |
| RVUIV063E | 63 | 50 | 16 | 10 | 240 | 139 | 120 | 298 | 38 | 222 | A | 1843 |
| RVUIV050E | 50 | 40 | 16 | 10 | 210 | 120 | 100 | 243 | 31 | 181 | A | 1095 |
| RVUIV040E | 40 | 32 | 16 | 10 | 190 | 111 | 87 | 207 | 26 | 155 | A | 733 |
| RVUIV032E | 32 | 25 | 16 | 16 | 165 | 95 | 75 | 176 | 22 | 132 | A | 526 |
| RVUIV025E | 25 | 20 | 16 | 16 | 145 | 84 | 66 | 158 | 19 | 120 | A | 358 |
| RVUIV020E | 20 | 15 | 16 | 16 | 125 | 72 | 55 | 135 | 16 | 103 | A | 211 |
| RVUIT063E | 63 | 50 | 16 | 10 | 240 | 139 | 120 | 298 | 38 | 222 | A | 1843 |
