VKR Çift Blok vana – DN 10:50

Açıklama

VKRIV – DUAL BLOCK® ayar küresel vanası DN 10:50

DUAL BLOCK ® solvent kaynaklı dişi uçlu ayar küresel vanası, metrik seri.

VKR DUAL BLOCK ® vana, VKD tam delikli küresel vanalara özgü yüksek güvenilirlik ve emniyet özelliklerini, endüstriyel uygulamalara özgü en zorlu ihtiyaçları karşılayan tipik doğrusal eğriye sahip yeni akış ayarlama fonksiyonuyla birleştirir.

Başlıca özellikleri:

• Konum göstergesi ve bilyeli taşıyıcıyı ayarlamak için alete sahip HIPVC ergonomik çok işlevli sap
• Net ve doğru okumalar için 5° ayrıntıya sahip dereceli ölçekli akış yönü ve açılma açısı gösterge plakası
• Standart çeyrek tur aktüatörlerinin kullanımına izin veren 90° çalışma açısı
• Patentli küresel tasarım, vana sadece birkaç derece açık olsa bile çalışma aralığı boyunca doğrusal akış ayarı sağlar ve minimum basınç düşüşlerini garanti eder
• Patentli DUAL BLOCK ® sistemi: aşırı çalışma koşullarında bile birleştirme somunlarının gevşemesini önler: örn. titreşim veya termal genleşme

EPDM

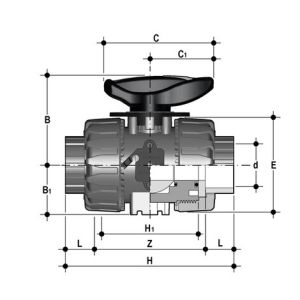

Referans	D	DN	PN	B	B1​	C	C1​	E	H	H1​	L	Z	G
VKRIV016E	16	10	16	54	29	67	40	54	103	65	14	75	215
VKRIV020E	20	15	16	54	29	67	40	54	103	65	16	71	205
VKRIV025E	25	20	16	65	34,5	85	49	65	115	70	19	77	330
VKRIV032E	32	25	16	69,5	39	85	49	73	128	78	22	84	438
VKRIV040E	40	32	16	82,5	46	108	64	86	146	88	26	94	693
VKRIV050E	50	40	16	89	52	108	64	98	164	93	31	102	925
VKRIV063E	63	50	16	108	62	134	76	122	199	111	38	123	1577

EPDM Yağlayıcı İçermez

Referans	D	DN	PN	B	B1​	C	C1​	E	H	H1​	L	Z	G
VKRIV016E0LF	16	10	16	54	29	67	40	54	103	65	14	75	215
VKRIV020E0LF	20	15	16	54	29	67	40	54	103	65	16	71	205
VKRIV025E0LF	25	20	16	65	34,5	85	49	65	115	70	19	77	330
VKRIV032E0LF	32	25	16	69,5	39	85	49	73	128	78	22	84	438
VKRIV040E0LF	40	32	16	82,5	46	108	64	86	146	88	26	94	693
VKRIV050E0LF	50	40	16	89	52	108	64	98	164	93	31	102	925
VKRIV063E0LF	63	50	16	108	62	134	76	122	199	111	38	123	1577

EPDM Silikon içermez

Referans	D	DN	PN	B	B1​	C	C1​	E	H	H1​	L	Z	G
VKRIV016E0SF	16	10	16	54	29	67	40	54	103	65	14	75	215
VKRIV020E0SF	20	15	16	54	29	67	40	54	103	65	16	71	205
VKRIV025E0SF	25	20	16	65	34,5	85	49	65	115	70	19	77	330
VKRIV032E0SF	32	25	16	69,5	39	85	49	73	128	78	22	84	438
VKRIV040E0SF	40	32	16	82,5	46	108	64	86	146	88	26	94	693
VKRIV050E0SF	50	40	16	89	52	108	64	98	164	93	31	102	925
VKRIV063E0SF	63	50	16	108	62	134	76	122	199	111	38	123	1577

FKM

Referans	D	DN	PN	B	B1​	C	C1​	E	H	H1​	L	Z	G
VKRIV016F	16	10	16	54	29	67	40	54	103	65	14	75	215
VKRIV020F	20	15	16	54	29	67	40	54	103	65	16	71	205
VKRIV025F	25	20	16	65	34,5	85	49	65	115	70	19	77	330
VKRIV032F	32	25	16	69,5	39	85	49	73	128	78	22	84	438
VKRIV040F	40	32	16	82,5	46	108	64	86	146	88	26	94	693
VKRIV050F	50	40	16	89	52	108	64	98	164	93	31	102	925
VKRIV063F	63	50	16	108	62	134	76	122	199	111	38	123	1577

FKM Yağlayıcı İçermez

Referans	D	DN	PN	B	B1​	C	C1​	E	H	H1​	L	Z	G
VKRIV016F0LF	16	10	16	54	29	67	40	54	103	65	14	75	215
VKRIV020F0LF	20	15	16	54	29	67	40	54	103	65	16	71	205
VKRIV025F0LF	25	20	16	65	34,5	85	49	65	115	70	19	77	330
VKRIV032F0LF	32	25	16	69,5	39	85	49	73	128	78	22	84	438
VKRIV040F0LF	40	32	16	82,5	46	108	64	86	146	88	26	94	693
VKRIV050F0LF	50	40	16	89	52	108	64	98	164	93	31	102	925
VKRIV063F0LF	63	50	16	108	62	134	76	122	199	111	38	123	1577

FKM Silikon içermez

Referans	D	DN	PN	B	B1​	C	C1​	E	H	H1​	L	Z	G
VKRIV016F0SF	16	10	16	54	29	67	40	54	103	65	14	75	215
VKRIV020F0SF	20	15	16	54	29	67	40	54	103	65	16	71	205
VKRIV025F0SF	25	20	16	65	34,5	85	49	65	115	70	19	77	330
VKRIV032F0SF	32	25	16	69,5	39	85	49	73	128	78	22	84	438
VKRIV040F0SF	40	32	16	82,5	46	108	64	86	146	88	26	94	693
VKRIV050F0SF	50	40	16	89	52	108	64	98	164	93	31	102	925
VKRIV063F0SF	63	50	16	108	62	134	76	122	199	111	38	123	1577
